電機型號說明
| 204 | SFS | 1 | — | 5.5 | — | 15 | A1 | — | B35 | — | F | L | G | H | — | （KJ) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 序號 | 意義 | ||||||||
| 1 | 機座號（180/204/250……） | ||||||||
| 2 | 三相鼠籠式變頻伺服電動機 | ||||||||
| 3 | 設計序號（無：原始，1、2、3……： 設計序號） | ||||||||
| 4 | 額定功率（W）5.5:5500 | ||||||||
| 5 | 額定轉速10:1000、15:1500、20:2000、30:3000 | ||||||||
| 6 | 最高轉速A:4000、A1：6000、A2：8000、A3：10000 | ||||||||
| 7 | 結構安裝形式：（B3臥式安裝、B5法蘭安裝、B35臥式法蘭安裝） | ||||||||
| 8 | 編碼器類型（無：增量式1024p/r、F：增量式2500p/r、F1：絕對式17bit、F2：磁電、F3旋變） | ||||||||
| 9 | 從軸伸端看接線盒位置（無：接線盒頂替、R：接線盒右置、L:接線盒左置） | ||||||||
| 10 | 軸伸（無：帶標準鍵槽、G：光軸） | ||||||||
| 11 | 電源電壓（無：三相380V、L:三相220V、H：三相440V) | ||||||||
| 12 | 客戶特殊訂貨代號，用兩個大寫字母加括號表示（KJ:坎門機床廠） | ||||||||
產品特點
防護等級：IP54(GB/T4942.1-2006)
絕緣等級:F級（GB755-2008）
振動等級：B級（GB10068-2008）
采用全封閉式無外殼風冷結構，外形美觀、結構緊湊
采用優化的電磁設計，電磁噪聲低、運行平穩、效率高
采用進口高精度軸承和轉子高精度動平衡工藝，確保電動機運行在最高轉速范圍內穩定可靠、振動小、噪聲低
采用變頻專用漆包線，電機在特殊溫度及粉塵油霧環境下能可靠使用
采用高精度編碼器，與高性能驅動單元配合可作高精度的速度和位置控制
過載能力強，可30min150%額定功率下、5min300%額定功率下可靠運行
耐電壓沖擊，壽命長，性?xún)r(jià)比高
調速范圍廣，最高轉速可達10000rpm

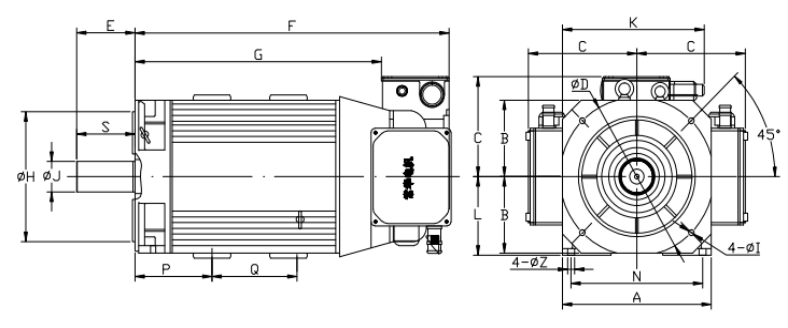

180SFS機電的主要技術參數及外形尺寸
| 規格參數 | 180SFS-2.2-15A2-B35 | 180SFS-3.7-15A2-B35 |
| 電壓（V） | 220V/380V | |
| 功率（KW） | 2.2 | 3.7 |
| 額定電流（A） | 5 | 8 |
| 額定頻率（Hz） | 50 | |
| 額定扭矩（N.m） | 14 | 24 |
| 額定轉速 | 1500 | |
| 30分鐘功率（KW） | 3.7 | 5.5 |
| 30分鐘電流（A） | 11.2 | 15.1 |
| 30分鐘扭矩（N.m） | 24 | 35 |
| 恒轉速范圍 | 50-1500 | |
| 恒功率轉速（W） | 1500-6000 | |
| 最大轉速 | 8000 | |
| 轉動慣量(kg·㎡) | 0.0093 | 0.013 |
| 重量 | 30 | 40 |
| 機座號 | horizontally or flange(B35) | |
| 冷風扇 | three-phase AC 380V 50Hz 26W 0.1A | |
